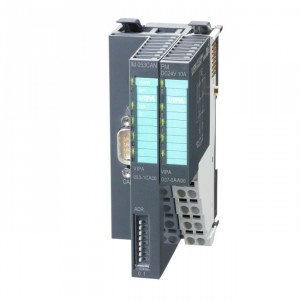

VIPA - Moduły komunikacyjne dla Systemu SLIO

Zastosowanie modułów komunikacyjnych w Systemie SLIO firmy VIPA

Moduły komunikacyjne (IM) kreują interfejs pomiędzy warstwą procesową reprezentowaną przez inne moduły, a główną magistralą kontrolera. Są one zawsze integralną częścią systemu, ponieważ od nich rozpoczyna się budowa magistrali, którą rozszerzają dokładane później moduły rozszerzające (EM).

W przeciwieństwie do innych, moduły komunikacyjne są zintegrowane z zasilającymi (PM) w jednej obudowie. Zapewnia to zasilanie zarówno im jak i pozostałym modułom na szynie.

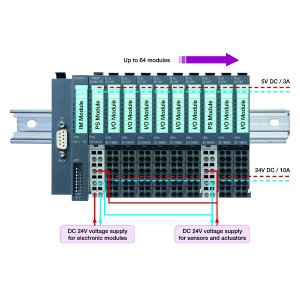

Moduły komunikacyjne obsługują maksymalnie do 64 modułów I/O i/lub funkcyjnych.

Cechy modułów komunikacyjnych w Systemie SLIO

  • obsługa wielu standardów komunikacji
  • funkcjonalne DIP switche, chronione przezroczystą osłoną, umożliwiające adresowanie dla PROFIBUS-DP i CANopen
  • dobrze opisane i widoczne parametry modułu np. adres MAC
  • izolowane porty komunikacyjne
  • zintegrowany moduł 24V DC zasilający moduł komunikacyjny i pozostałe moduły magistrali
  • łatwy w obsłudze, wymienialny moduł zasilający
  • do 64 modułów I/O, funkcyjnych
  • gwarancja 24 miesiące

Katalog produktów

KodOpis

053-1CA00

VIPA - IM 053CAN – CANopen-Slave (053-1CA00)

IM 053CAN – CANopen-Slave
DC 24V, 1Mbit/s, przestrzeń adresowa 1…126, obsługuje do 64 modułów

Więcej

053-1DN00

VIPA - IM 053DN – DeviceNet-Slave (053-1DN00)

IM 053DN – DeviceNet-Slave
DC 24V, 500kbit/s, DeviceNet, obsługuje do 64 modułów

Więcej

053-1DP00

VIPA - IM 053DP – PROFIBUS-DP-Slave (053-1DP00)

IM 053DP – PROFIBUS-DP-Slave
DC 24V, 12Mbit/s, przestrzeń adresowa 1…125, DP-V0, DP-V1, konfigurowalny za pomocą GSD VIPA

Więcej

053-1EC00

VIPA - IM 053EC – EtherCAT-Slave (053-1EC00)

IM 053EC – EtherCAT-Slave
DC 24V, Ethernet RJ45, 100Mbit/s, przestrzeń adresowa 1…65535, EtherCAT

Więcej

053-1MT00

VIPA - IM 053MT – Modbus/TCP-Slave (053-1MT00)

IM 053MT – Modbus/TCP-Slave
DC 24V, Ethernet RJ45, 10/100Mbit/s, Modbus-TCP, obsługa do 64 modułów

Więcej

053-1PN00

VIPA - IM 053PN – PROFINET-IO-Slave (053-1PN00)

IM 053PN – PROFINET-IO-Slave
DC 24V, Ethernet RJ45, 100MBit, PROFINET IO, obsługa do 64 modułów

Więcej

Do pobrania

TypOpis
VIPA - System SLIO

VIPA - System SLIO
Broszura informacyjna w j. angielskim

Pobierz
Pliki GSD dla VIPA SYSTEM SLIO (v223)

Pliki GSD dla VIPA SYSTEM SLIO (v223)
Ostatnia zmiana: 01/10/2014, rozmiar 82kB

Pobierz
VIPA – Main Catalog 2014/2015

VIPA – Main Catalog 2014/2015
Katalog produktów VIPA w j. angielskim (26,6MB)

Pobierz
VIPA - Product discontinuations

VIPA - Product discontinuations
Informacje o wycofywanych produktach wersja z 29/06/2012

Pobierz
Pliki GSD dla wszystkich systemów VIPA (v209)

Pliki GSD dla wszystkich systemów VIPA (v209)
Cx000023_V209 (1,27MB)

Pobierz
Biblioteki VIPA (v131_01)

Biblioteki VIPA (v131_01)
VIPA SFCs, FBs, FC´s (System 100V, 200V, Speed7) (320kB)

Pobierz
INT TECHNICS Folder

INT TECHNICS Folder
Folder prezentujący ofertę INT TECHNICS w j. polskim (6,17MB)

Pobierz
